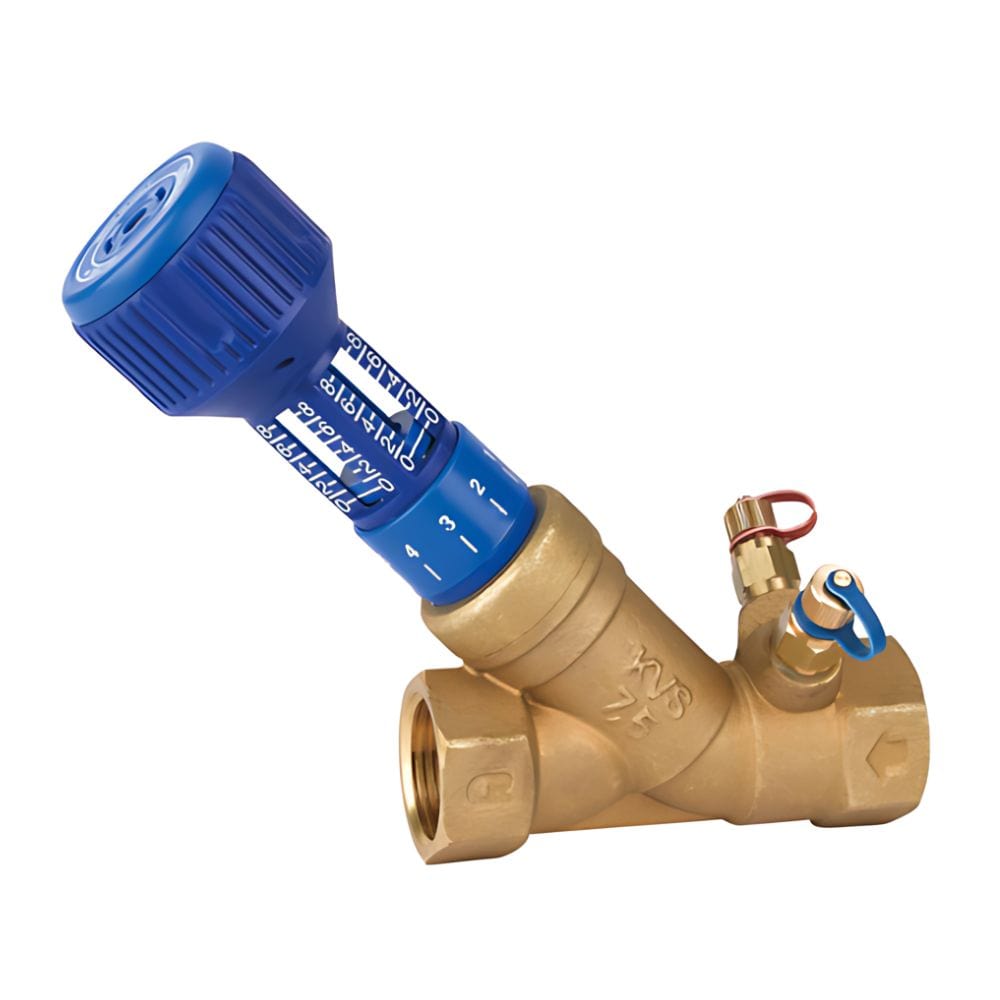

Cimberio CIM 747 manuell innreguleringsventil

Cimberio CIM 747 er en manuell innreguleringsventil for varme- og kjøleanlegg, med målepunkter før og etter en kalibrert blende. Med en differansetrykkmåler kan du måle vannmengden og regulere hver krets nøyaktig, og innstillingen kan låses. Ventilen stenger tett og leveres i dimensjonene 1/2" til 2".

For å måle vannmengden trenger du en differansetrykkmåler, for eksempel Cimberio CIM 726, som selges separat.

Mål og tekniske data

• 1/2" (DN 15): Kvs 1,8
• 3/4" (DN 20): Kvs 4,1
• 1" (DN 25): Kvs 7,5
• 1 1/4" (DN 32): Kvs 16,6
• 1 1/2" (DN 40): Kvs 23
• 2" (DN 50): Kvs 47,4

• Materiale: korrosjonsbestandig messing (CR)
• Tilkobling: innvendig gjenge etter ISO 7
• Maks. driftstrykk: 25 bar
• Driftstemperatur: fra minus 10 til 120 °C
• Nøyaktighet: ±5 % av nominell vannmengde
• Tetning: kjegle med EPDM

Montering og kompatibilitet

Innreguleringsventilen har stillingsviser som kan leses fra alle kanter, med hovedskala for hele omdreininger og en skala for tideler. Innstillingen låses med 6 mm unbrakonøkkel. Cimberio oppgir at ventilen skal monteres med strømningen i pilens retning og med rett rør på minst fem ganger rørdiameteren før og to ganger etter ventilen. Vi anbefaler at en rørlegger monterer og regulerer ventilen.
