Grundfos P-Flex PS.W.06.07 Avløpspumpestasjon med SEG kvernpumpe

Grundfos P-Flex PS.W.06.07 er en kompakt avløpspumpestasjon for innvendig montering, levert komplett med Grundfos SEG kvernpumpe og automatikkskap. Kvernsystemet i pumpen finfordeler avløpet, slik at stasjonen kan pumpe kloakkvann fra toalett og avløp videre gjennom en trykkledning.

Pumpesumpen måler Ø600 x 700 mm. Pumpen starter og stopper med en nivåvippe, og automatikkskapet har Hånd-Auto-bryter for manuell kjøring. Alarmvippe for høy vannstand følger ikke med, den er ekstrautstyr.

Innhold

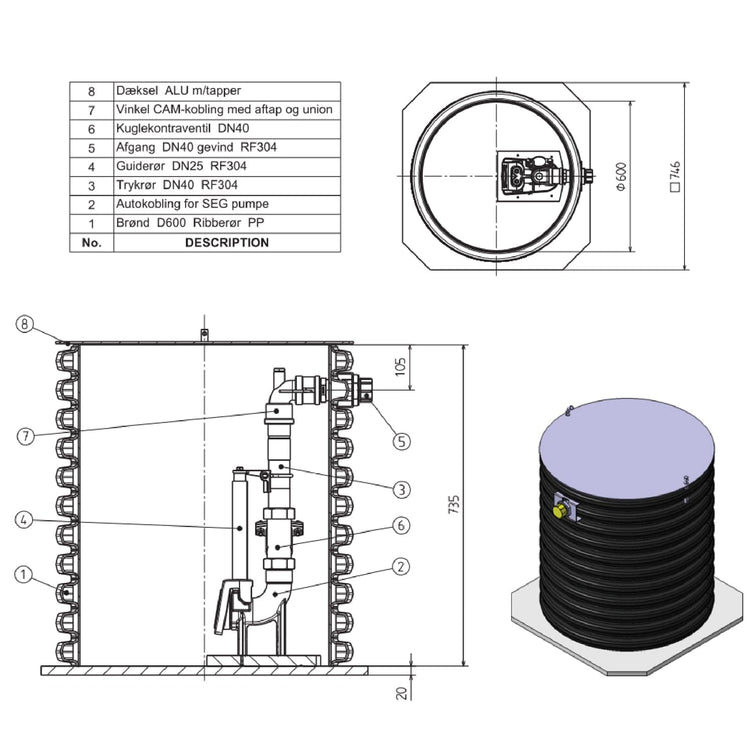

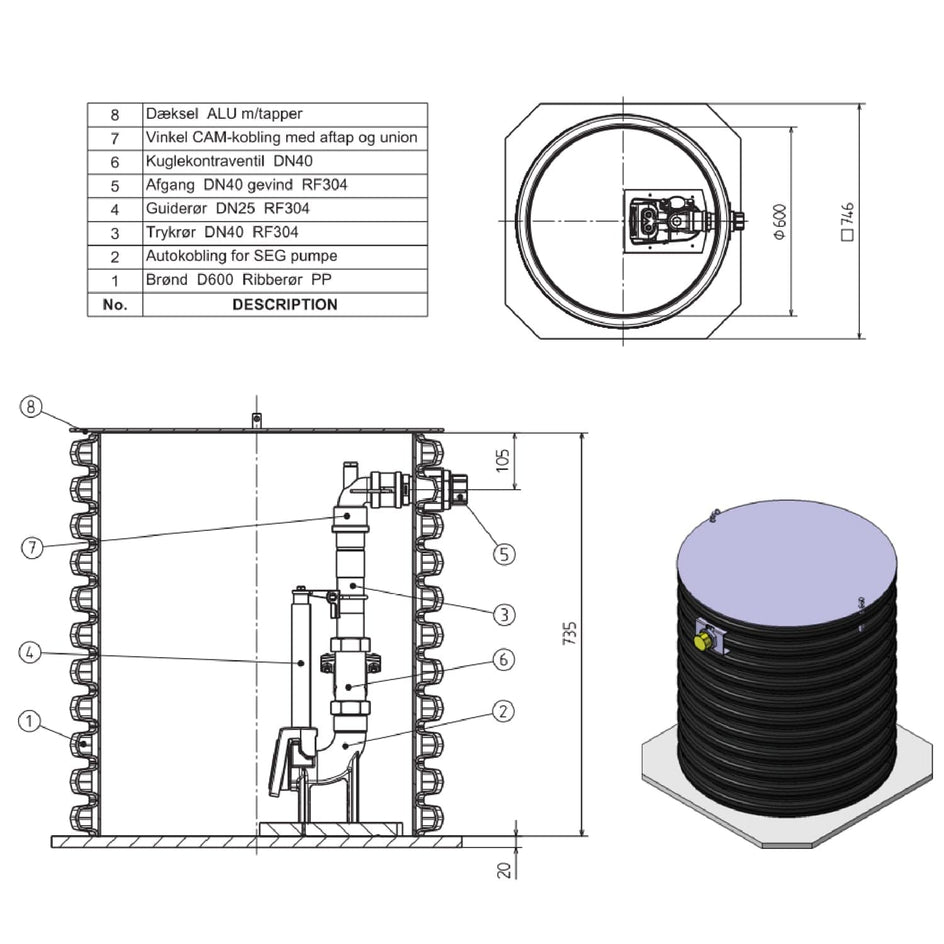

• Pumpesump: Ø600 x 700 mm med hurtigkobling, tilbakeslagsventil, utløpsrør og gummigjennomføring for innløpsrør
• Pumpe: Grundfos SEG.40.12.2.1.502 kvernpumpe med 10 m kabel
• Automatikkskap: Grundfos CU 100 med 3 m tilførselskabel og støpsel
• Nivåstyring: nivåvippe for start og stopp

Ytelse og tilkobling

• Maks. volumstrøm: 5 l/s
• Maks. løftehøyde: 20,5 m
• Rørtilkobling: DN 40/50, PN 10
• Maks. antall starter: 30 per time

Elektrisk og driftsforhold

• Effekt: 1,6 kW (P1), 1,2 kW (P2)
• Strømforsyning: 1 x 230 V, 50 Hz
• Strøm: 8 A, startstrøm 38 A
• Motorvern: termobryter i pumpen, manuell tilbakestilling på automatikkskapet
• Kapslingsgrad: IP68 (pumpe), IP54 (automatikkskap)
• Medietemperatur: 0–40 °C
• Omgivelsestemperatur automatikkskap: –30 til +50 °C

Mål

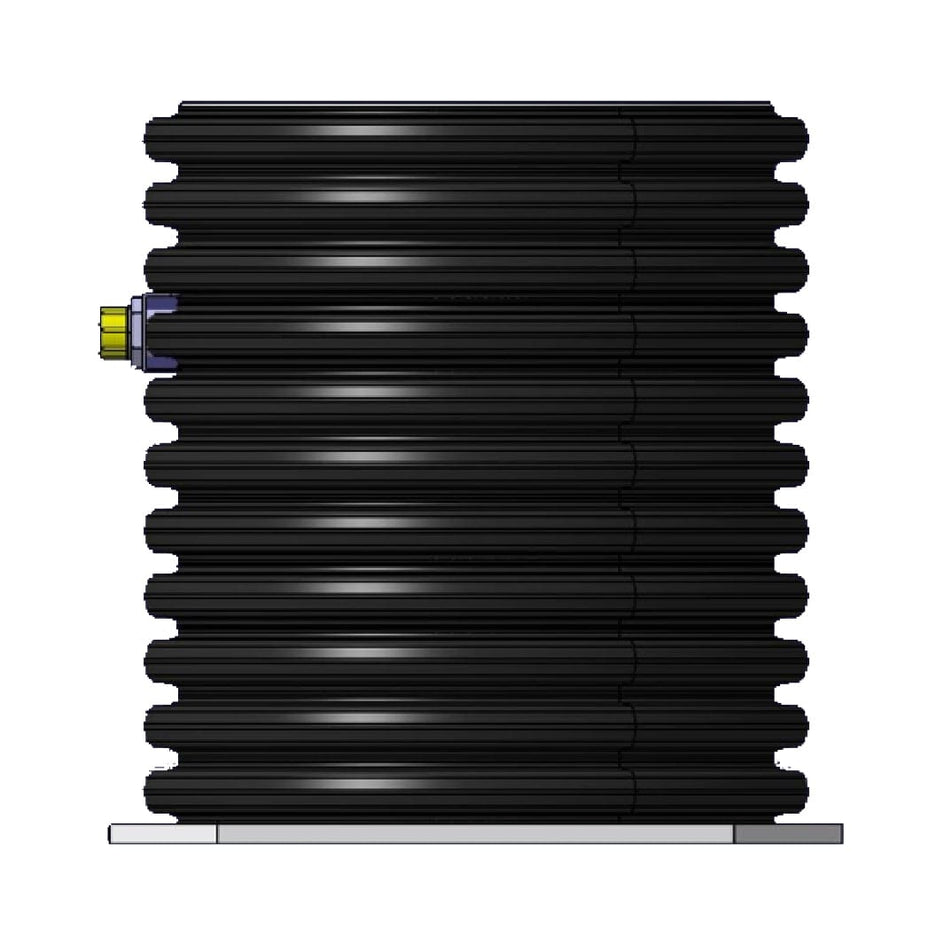

• Pumpesump: Ø600 mm
• Høyde pumpesump: 700 mm
• Vekt pumpe: 38 kg
• Vekt automatikkskap: ca. 4 kg

Montering

Etter Grundfos' driftsinstruks setter rørlegger eller entreprenør ned pumpesumpen, kobler til innløp og utløp, fyller rundt sumpen med fin pukk 8–12 mm og legger trekkerør for kablene. Elektrikeren monterer automatikkskapet innendørs og kobler til pumpe- og vippekabler. Vi anbefaler at en rørlegger monterer pumpesumpen og rørene.

Kan kun installeres av en registrert installasjonsvirksomhet.

Vedlikehold

Grundfos anbefaler å se til stasjonen minst én gang i uken i starten og å føre driftsjournal ved hvert besøk. Nivåvippen holdes ren og fri for fett, og oljekammeret i pumpen kontrolleres minst én gang i året. Bare toalettpapir og avføring skal skylles ned, for våtservietter, kluter og bind kan tette pumpen.
