Grundfos Sentrifugalpumpe CR5-9

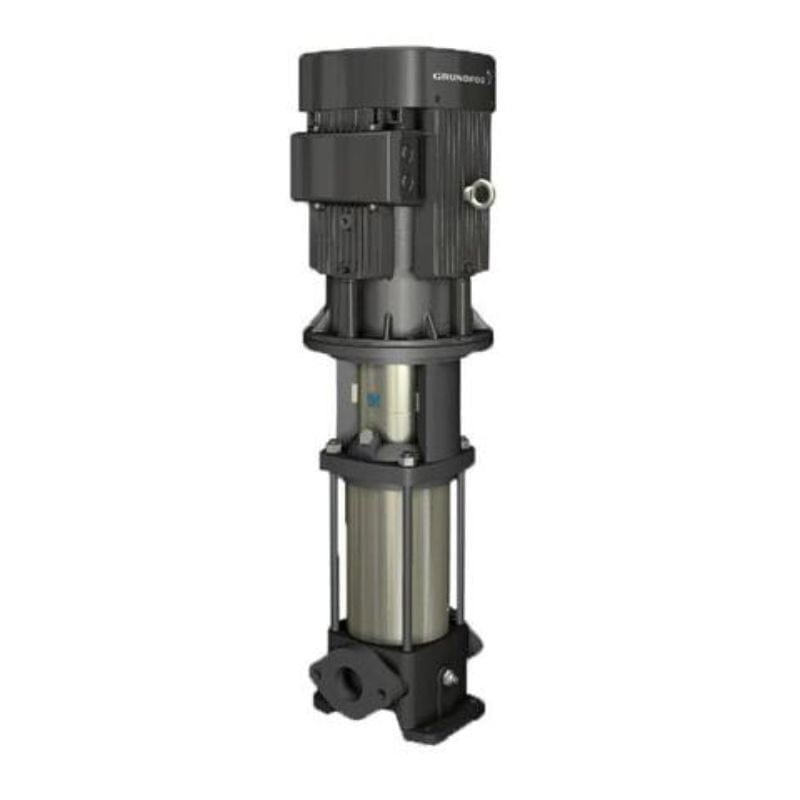

Grundfos CR 5-9 W-A-A-E-HQQE er en vertikal flertrinns sentrifugalpumpe med sugestuss og trykkstuss i samme høyde (in-line). Pumpen har ni trinn og en trefasemotor på 1,5 kW i virkningsgradsklasse IE3, og en patronakseltetning gir enkel service.

Pumpefoten og toppstykket er i støpejern, og alle andre væskeberørte deler, også løpehjulene, er i rustfritt stål EN 1.4301 (AISI 304). Motoren krever trefase strømforsyning, og Grundfos oppgir at den skal kobles til et motorvern.

Ytelse og trykk

• Kapasitet: nominelt 5,8 m³/t
• Løftehøyde: nominelt 26,7 m, maks. 34,6 m
• Trinn: 9
• Driftstrykk: maks. 16 bar (PN 16)
• Væsketemperatur: -20 til +120 °C
• Tilkobling: oval flens, Rp 1 1/4 inn og ut

Motor og elektrisk

• Motoreffekt: 1,5 kW (P2)
• Strømforsyning: 3 x 220–240 V D / 380–415 V Y, 50 Hz
• Merkestrøm: 5,70/3,30 A
• Kapslingsgrad: IP55
• Akseltetning: HQQE, med EPDM-pakninger
• Start og stopp: maks. 200 starter per time

Vekt

• Nettovekt: 36,9 kg

Montering

Ifølge Grundfos skal pumpen boltes fast til et solid underlag og kan stå loddrett eller vannrett, men aldri med motoren ned. Rørene legges slik at det ikke samler seg luft, særlig på sugesiden, og pumpen skal fylles og luftes før start. Den skal ikke gå tørr eller mot lukket ventil på trykksiden. Vi anbefaler at en rørlegger monterer pumpen.

Kan kun installeres av en registrert installasjonsvirksomhet.

Vedlikehold

Grundfos oppgir at lagre og akseltetning er vedlikeholdsfrie. Står pumpen frostutsatt uten drift, tømmes den for vann.
